在電子設計和維修中,正確識別電子元件是基礎且關鍵的技能。本文通過文字描述和功能介紹,幫助您掌握常見電子元件的識別方法。
1. 電阻
電阻是限制電流的元件,通常為圓柱形,表面有彩色環帶表示阻值。常見顏色編碼:黑(0)、棕(1)、紅(2)、橙(3)、黃(4)、綠(5)、藍(6)、紫(7)、灰(8)、白(9)。例如,棕黑紅表示10×102=1kΩ。
2. 電容
電容存儲電荷,分為有極性(如電解電容)和無極性(如陶瓷電容)。電解電容通常為圓柱形,標有容量(如100μF)和耐壓值(如25V),且有正負極標記。陶瓷電容多為片狀,標有數字代碼,如104表示10×10? pF=0.1μF。
3. 二極管
二極管允許電流單向導通,外形為圓柱狀,一端有環帶表示陰極。常見的如整流二極管(1N4007)和發光二極管(LED),后者通電時會發光。
4. 晶體管
晶體管用于放大或開關信號,有三只引腳:基極(B)、集電極(C)、發射極(E)。常見封裝有TO-92(小功率)和TO-220(大功率),表面印有型號如2N2222或S8050。

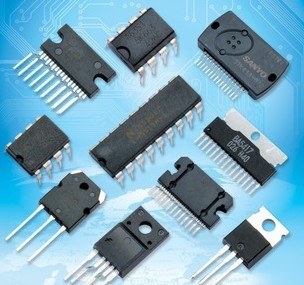

5. 集成電路(IC)
IC是微型電路模塊,多為黑色長方體,引腳排列成雙列直插(DIP)或貼片(SMD)。型號如555定時器或74系列邏輯芯片,可通過數據手冊查詢功能。
6. 電感
電感存儲磁場能,外形類似電阻但通常為線圈結構,色環編碼與電阻類似,單位微亨(μH)。例如,棕黑棕表示10×101=100μH。
7. 連接器
包括排針、插座等,用于電路間連接,常見為塑料基座金屬引腳,如USB接口或杜邦線接頭。
識別技巧:
- 觀察外形、尺寸和標記。
- 參考元件數據手冊或規格書。
- 使用萬用表測量驗證。
掌握這些知識,您能更高效地進行電路分析、設計和故障排查。
